Μοντέλο | V810-4T0030 |
Απόδοση | 3 kW |
Ονομαστικό ρεύμα εξόδου | 7,5 A |
Τάση εισόδου 50/60 Hz | 3 φάσεις 400V |
Τάση εξόδου 50/60Hz | 3 φάσεις 400V |
Διατομή καλωδίου τροφοδοσίας | 2,5 mm² |
Μονάδα φρένων | Ναι |
Εάν έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να επικοινωνήσετε μαζί μας:
100% ασφαλής πληρωμή
Φύλλα δεδομένων
4T0030PDFΔιαστατικά σχέδια
4T0030PDFΕγχειρίδιο
V810PDFΚατάλογος παρουσίασης
V810PDFΤρισδιάστατη απεικόνιση
VYBO Electric

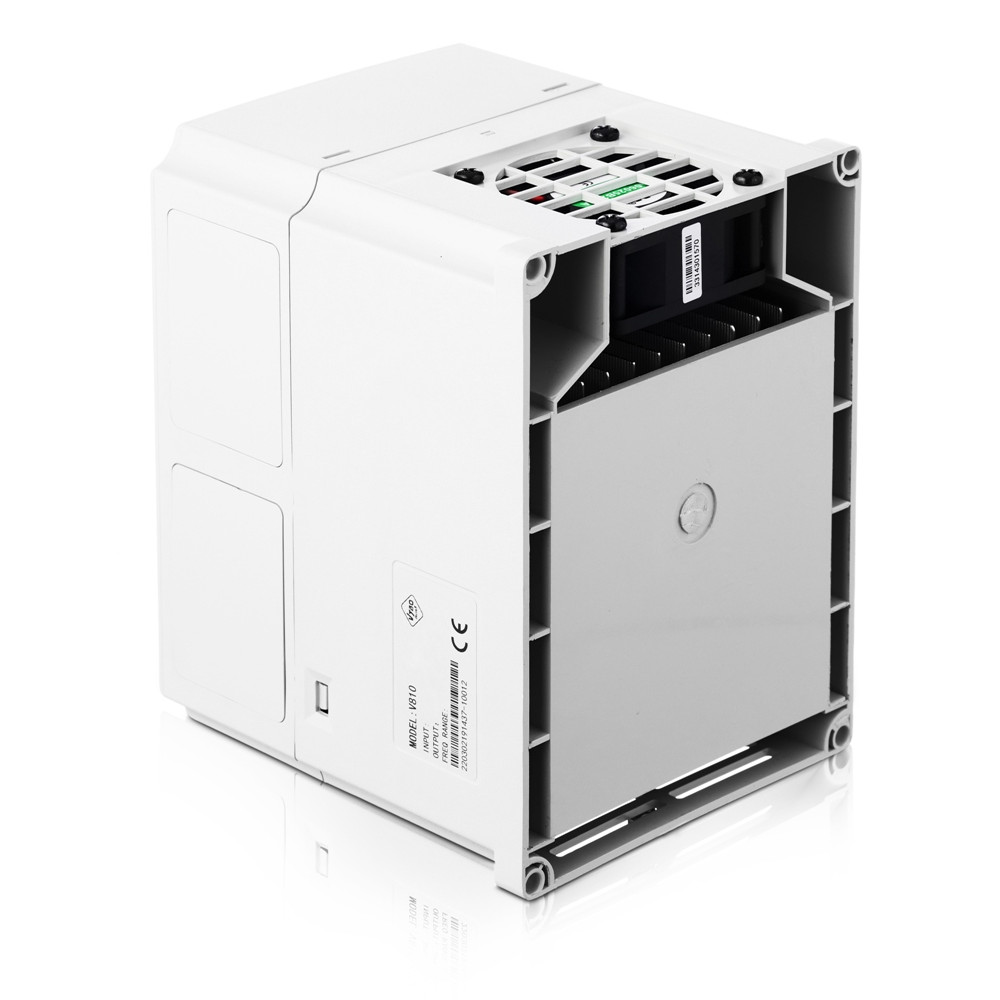

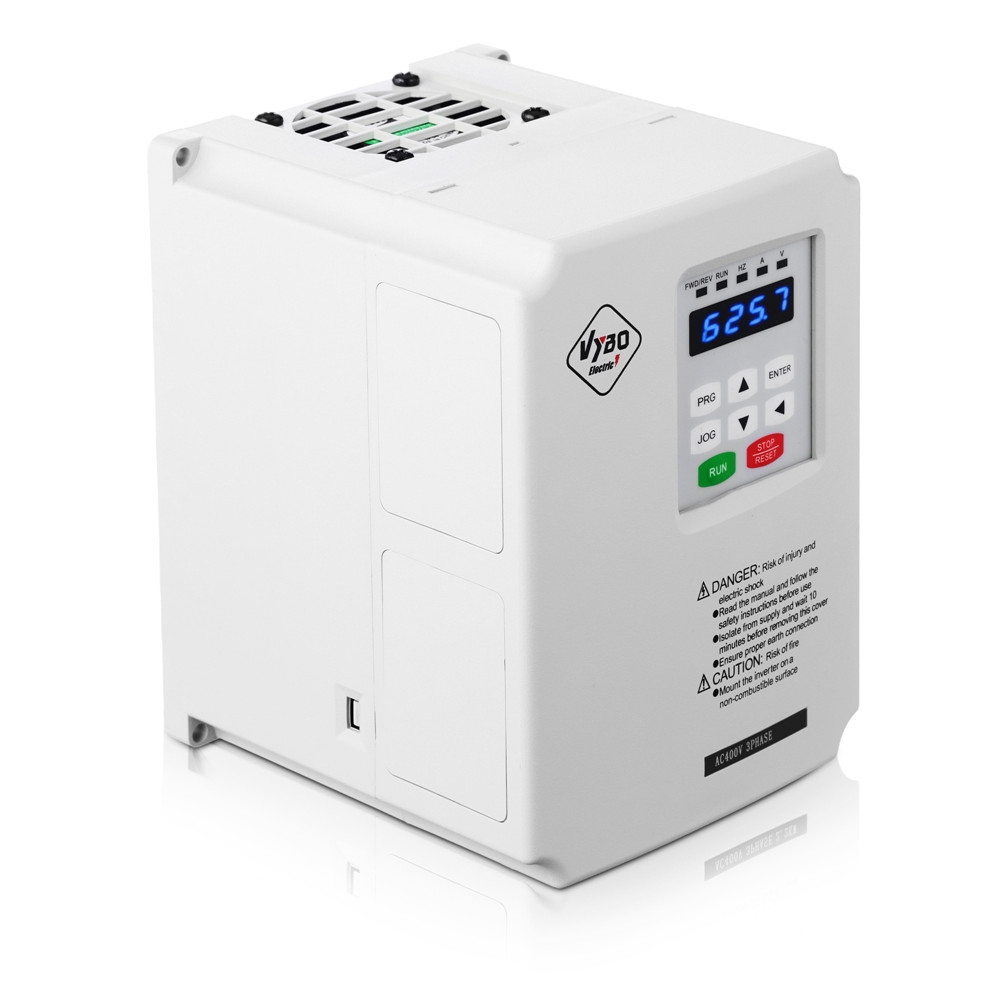

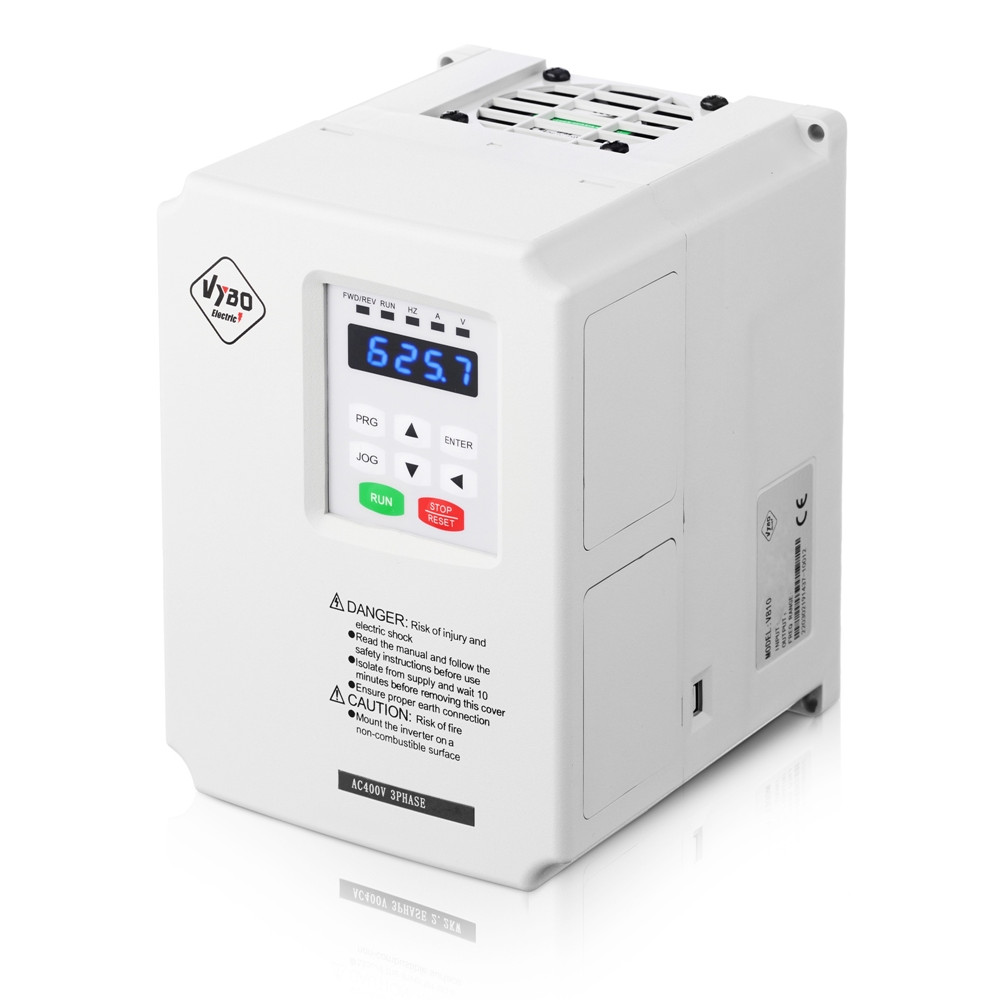

Η Μετατροπέας συχνότητας 3kW 400V V810-4T0030 είναι σε απόθεμα. Οι μονάδες ισχύος της σειράς V810 (3kW) είναι ειδικά σχεδιασμένες για τις πιο απαιτητικές και πολύπλοκες επαγγελματικές εφαρμογές. Αυτά τα διανύσματα Μετατροπέας συχνότητας είναι ευέλικτα και μπορούν επίσης να αντέξουν υψηλά φορτία. Με δυνατότητα υπερφόρτωσης έως και 180% για 3 δευτερόλεπτα και 150% για 60 δευτερόλεπτα, ανήκουν στην υψηλότερη κατηγορία μετατροπέων συχνότητας μαζικής παραγωγής, με ισχύ έως 1400 kW. Η κατασκευή τους είναι σχεδιασμένη να αντέχει τεράστια φορτία, καθιστώντας τα ιδανικά για εφαρμογές βαρέως τύπου.
Με τις ευέλικτες διαμορφώσεις και τις πολυάριθμες πρόσθετες επιλογές, η σειρά V810 προσφέρει ένα ευρύ φάσμα δυνατοτήτων, επιτρέποντας σε μια ενιαία πλατφόρμα να καλύπτει διαφορετικές ανάγκες. Αυτή η ευελιξία τα καθιστά κατάλληλα για χρήση σε όλες τις βιομηχανίες τόσο για απλές όσο και για πολύ απαιτητικές εφαρμογές.
Οι μετατροπείς 3kW V810 400V ανήκουν στην κατηγορία βαρέως τύπου και είναι ιδιαίτερα κατάλληλοι για περιβάλλοντα με απαιτητικές συνθήκες και μεγαλύτερη δυνατότητα υπερφόρτωσης. Περισσότερες λεπτομερείς πληροφορίες σχετικά με αυτές τις εξαιρετικές συσκευές μπορείτε να βρείτε στο φύλλο δεδομένων ή σε άλλη τεκμηρίωση. Σε αυτή τη σελίδα παρέχουμε αναλυτικά εγχειρίδια χρήστη και έναν κατάλογο μετατροπέων συχνότητας (σε μορφή PDF). Εάν έχετε οποιεσδήποτε ερωτήσεις, η ειδική γραμμή επικοινωνίας πελατών και το email επικοινωνίας καθώς και οι έμπειροι υπάλληλοί μας θα χαρούν να σας βοηθήσουν.
Προδιαγραφές προϊόντος
Μοντέλο: Σειρά V810
Ισχύς: 3kW
Ικανότητα υπερφόρτωσης:
180% για 3 δευτερόλεπτα
150% για 60 δευτερόλεπτα
Πεδίο εφαρμογής:
Παραγωγή κλωστοϋφαντουργίας
Ενεργειακή βιομηχανία
Μεταλλευτική βιομηχανία
αυτοκινητοβιομηχανία και άλλα
Για να βελτιώσουμε περαιτέρω την εμπειρία των πελατών μας, προσφέρουμε ολοκληρωμένο υλικό υποστήριξης. Τα εγχειρίδια χρήσης μας παρέχουν οδηγίες βήμα προς βήμα για την αποτελεσματική εγκατάσταση και λειτουργία των μετατροπέων της σειράς V810. Επιπλέον, ο κατάλογός μας με μετατροπείς συχνότητας παρέχει μια επισκόπηση της εκτεταμένης σειράς προϊόντων μας και καταδεικνύει την ευελιξία και την προσαρμοστικότητα των μετατροπέων μας σε διάφορες απαιτήσεις του κλάδου.
Στη VYBO Electric, δίνουμε μεγάλη σημασία στην ικανοποίηση των πελατών. Κατανοούμε ότι η επιλογή του σωστού μετατροπέα συχνότητας για τις συγκεκριμένες ανάγκες σας μπορεί να είναι μια περίπλοκη εργασία. Αυτός είναι ο λόγος για τον οποίο η ομάδα των ειδικών μας είναι διαθέσιμη για να απαντήσει στις ερωτήσεις ή τις ανησυχίες σας μέσω της γραμμής επικοινωνίας πελατών μας και της επικοινωνίας μέσω email. Δεσμευόμαστε να παρέχουμε εξατομικευμένες λύσεις που ανταποκρίνονται στις μοναδικές ανάγκες του κλάδου σας.
Εκτιμούμε την εμπιστοσύνη σας στα προϊόντα μας και δεσμευόμαστε να παρέχουμε αξιόπιστα προϊόντα υψηλής απόδοσης για τις επαγγελματικές σας εφαρμογές. Συνεργαστείτε μαζί μας και ζήστε την εξαιρετική απόδοση και την ευελιξία της σειράς V810 400V. Επικοινωνήστε μαζί μας σήμερα για να μάθετε περισσότερα και να συζητήσετε πώς οι λύσεις μας μπορούν να ενισχύσουν την επιχείρησή σας.
Εκτός από την εκτεταμένη γκάμα των υψηλής ποιότητας μετατροπέων συχνότητας 3kW, είμαστε στην ευχάριστη θέση να προσφέρουμε μια άνετη και αποτελεσματική υπηρεσία παράδοσης στους πελάτες μας σε όλη την Ελλάδα. Γνωρίζουμε πόσο σημαντική είναι η έγκαιρη και αξιόπιστη αποστολή, ειδικά όταν πρόκειται για βιομηχανικό εξοπλισμό και εξαρτήματα. Όταν κάνετε μια παραγγελία σε εμάς, η αφοσιωμένη ομάδα logistics μας θα διασφαλίσει ότι τα προϊόντα σας συσκευάζονται προσεκτικά και προετοιμάζονται για ασφαλή μεταφορά. Συνεργαζόμαστε με αξιόπιστους συνεργάτες αποστολής που ειδικεύονται στο χειρισμό ευαίσθητου και βαρέως εξοπλισμού και εγγυώνται ότι η παραγγελία σας θα φτάσει σε άριστη κατάσταση.
Εάν έχετε οποιεσδήποτε ερωτήσεις ή προβληματισμούς σχετικά με την παράδοση της παραγγελίας σας στην Ελλάδα, η ομάδα υποστήριξης πελατών μας είναι διαθέσιμη να σας βοηθήσει ανά πάσα στιγμή. Είτε χρειάζεστε πληροφορίες σχετικά με τα έξοδα αποστολής, τους εκτιμώμενους χρόνους παράδοσης ή άλλες ερωτήσεις, δεσμευόμαστε να σας παρέχουμε μια άμεση και χρήσιμη απάντηση.
Στη VYBO Electric, η δέσμευσή μας για την ικανοποίηση των πελατών υπερβαίνει την ποιότητα των προϊόντων μας. Στόχος μας είναι να παρέχουμε ολοκληρωμένη και αξιόπιστη υπηρεσία από την παραγγελία έως την επιτυχή παράδοση της Μετατροπέας συχνότητας σας στην Ελλάδα. Εμπιστευτείτε μας για να χειριστούμε τις ανάγκες του μετατροπέα σας επαγγελματικά και αποτελεσματικά, ώστε να μπορείτε να εστιάσετε στις βασικές επιχειρηματικές σας δραστηριότητες. Επικοινωνήστε σήμερα με την ομάδα υποστήριξης πελατών μας για να συζητήσουμε τις ανάγκες σας και να μάθετε πώς μπορούμε να σας βοηθήσουμε να αποκτήσετε τη Μετατροπέας συχνότητας υψηλής απόδοσης που χρειάζεστε για τις βιομηχανικές εφαρμογές σας στην Ελλάδα.
Τύπος μοντέλου μετατροπέα V810 | Ονομαστική ισχύς (kW) | Ονομαστικό ρεύμα εισόδου (A) | Ονομαστικό ρεύμα εξόδου (A) | Συνιστώμενη ισχύς κινητήρα (kW) |
V810-4T0030 | 3 | 7,5 | 7,5 | 3 |
Τάση εισόδου (V) 50/60 Hz | Ισχύς κινητήρα (kW) | Συνιστώμενη διατομή καλωδίου (mm²) | Συνιστώμενος διακόπτης κυκλώματος (A) | |
3 φάσεις 3×400 V | 3 | 2,5 | 16 |
Πίνακας κατάλληλων αντιστάσεων πέδησης
Τύπος μετατροπέα συχνότητας | Αντίσταση φρένων | Μονάδα φρένων | Ροπή πέδησης (10% ED) | Συνιστώμενη ισχύς κινητήρα (kW) | |
Ισχύς αντίστασης (W) | Τιμή αντίστασης (Ω) (≥) | ||||
V810-4T0030 | 250 | 150 | Ενσωματωμένο | 125 | 3,0 |
Γενικές τεχνικές παράμετροι για όλους τους τύπους V810
Αρθρο | VECTOR V810 | |
---|---|---|
Απόδοση | Τροφοδοσία | Εύρος τάσης εισόδου: 1 x 230V AC ± 15% 3 x 400 V AC ± 15% 3 x 690V AC ± 15% Εύρος συχνοτήτων τροφοδοσίας: 47 έως 63 Hz |
Τυπικές συναρτήσεις | Λειτουργία ελέγχου | V/F βαθμωτός έλεγχος SFVC αδρανές διάνυσμα Έλεγχος διανύσματος CLVC |
Μέγιστη συχνότητα | SFVC, CLVC διανυσματικός έλεγχος: 0 – 300 Hz Βαθμιακός έλεγχος V/F: 0 – 3200 Hz |
|
Συχνότητα παρόχου | 1-16 kHz Η συχνότητα φορέα ρυθμίζεται αυτόματα με βάση τα χαρακτηριστικά φορτίου. |
|
Ανάλυση συχνότητας εισόδου | Ψηφιακή ρύθμιση 0,01 Hz Αναλογική ρύθμιση: μέγιστη συχνότητα x 0,025% |
|
Αρχική ροπή | Τύπος G: 0,5 Hz/150% (SVFC) G-Type: 0,5 Hz /180% (CLVC) P-Type: 0,5Hz/100% (V/F). |
|
Εύρος ταχύτητας | 1:100 (SFVC) 1:1000 (CLVC) |
|
Σταθερότητα ταχύτητας | ± 0,5% (SFVC) ± 0,02% (CLVC) |
|
Ακριβής έλεγχος ροπής | ± 5% (CLVC) | |
Χωρητικότητα υπερφόρτωσης | Τύπος G: 60 δευτερόλεπτα για το 150% του ονομαστικού ρεύματος, 3 δευτερόλεπτα για το 180% του ονομαστικού ρεύματος P-Type: 60s για το 120% του ονομαστικού ρεύματος, 3s για το 150% του ονομαστικού ρεύματος. |
|
Αύξηση ροπής | Αυτόματη ενίσχυση ή προσαρμοσμένη ενίσχυση από 0,1% σε 30,0% | |
Καμπύλη V/F | Γραμμική καμπύλη V/F Καμπύλη V/F πολλαπλών σημείων Καμπύλη V/F τάσης N (πολλαπλάσια από 1,2 τάση, 1,4 τάση, 1,6 τάση, 1,8 τάση, τροποποιημένη) |
|
Διαχωρισμός V/F | Δύο τύποι: πλήρης διαχωρισμός. μισός χωρισμός | |
Λειτουργίες ράμπας | Γραμμική ράμπα Ράμπα καμπύλης S Τέσσερις ομάδες χρόνων επιτάχυνσης/επιβράδυνσης με εύρος 0,0-6500,0 s |
|
Είσοδος και έξοδος | Είσοδος τερματικών μπλοκ | 8 ψηφιακές είσοδοι, δυαδικές είσοδοι ON/OFF, 1 ακροδέκτης X5 μπορεί να υποστηρίξει εισόδους παλμών υψηλής ταχύτητας. Όλες οι θύρες έχουν επιλέξιμες εξόδους PNP ή NPN 2 αναλογικές είσοδοι, η μία από τις οποίες υποστηρίζει FIV -10 V / +10 V; ή είσοδο 0-10V και το δεύτερο FIC υποστηρίζει είσοδο 0-10V ή 0-20mA (4-20mA). |
Μπλοκ τερματικών εξόδου | 1 προγραμματιζόμενη έξοδος ανοιχτού συλλέκτη: Παρέχει 1 θύρα εξόδου (έξοδος ανοιχτού συλλέκτη ή έξοδος παλμού υψηλής ταχύτητας) 2 έξοδοι ρελέ, 2 αναλογικές έξοδοι: FOV και FOC με επιλέξιμη έξοδο 0-20mA (4-20mA) ή 0-10V | |
PG | Κάρτες PG | Ο μετατροπέας είναι εξοπλισμένος με σύνδεση για κάρτες PG (για κωδικοποιητές) ή κάρτες PG για χρήση με αναλυτή κ.λπ. |
Τυπικές συναρτήσεις | Πέδηση συνεχούς ρεύματος | Συχνότητα πέδησης: 0,0 Hz έως τη μέγιστη συχνότητα Χρόνος πέδησης: 0,0-36,0s Τρέχουσα τιμή κατά το φρενάρισμα: 0,0%-100,0% |
Μονάδα φρένων | Τα μοντέλα έως 18,5 kW διαθέτουν στάνταρ ενσωματωμένη μονάδα πέδησης. | |
Έλεγχος σε λειτουργία JOG (βηματική λειτουργία) | Εύρος συχνοτήτων JOG: 0,00-50,00 Hz Χρόνος επιτάχυνσης/επιβράδυνσης JOG: 0,0-6500,0 s |
|
Εφαρμογή. περισσότερες προκαθορισμένες ταχύτητες | Έως 16 ταχύτητες υλοποιούνται μέσω μιας απλής λειτουργίας PLC ή ενός συνδυασμού X καταστάσεων τελικής. | |
PTC/θερμική επαφή | Είσοδος για κινητήρα PTC ή προστασία θερμικής επαφής. | |
Ενσωματωμένος ελεγκτής PID | Ενεργοποιεί ένα σύστημα ελέγχου κλειστού βρόχου ελεγχόμενο από τη διαδικασία. | |
Αυτόματη ρύθμιση τάσης AVR | Μπορεί να διατηρήσει αυτόματα μια σταθερή τάση εξόδου όταν αλλάζει η τάση τροφοδοσίας. | |
Ρυθμιστής υπέρτασης και υπερέντασης | Το ρεύμα και η τάση περιορίζονται αυτόματα κατά τη λειτουργία για να αποτραπούν συχνοί τερματισμοί λειτουργίας λόγω υπερβολικής τάσης και υπερβολικού ρεύματος. | |
Περιορισμός ροπής και διεύθυνσης | Μπορεί να περιορίσει αυτόματα τη ροπή και να αποτρέψει συχνές αλλαγές υπερέντασης κατά τη λειτουργία. | |
Λειτουργία ασφαλείας EMS STOP | Το σύστημα “διακοπής έκτακτης ανάγκης”: Σε περιπτώσεις έκτακτης ανάγκης, ο μετατροπέας σταματά αμέσως μετά την ενεργοποίηση του EMS STOP. | |
Περιορισμός γρήγορου ρεύματος | αποτρέπει κοινά σφάλματα λόγω υπερέντασης στον κινητήρα AC | |
Υψηλή απόδοση | Ο έλεγχος του κινητήρα AC πραγματοποιείται με την ισχυρή τεχνολογία ελέγχου διανυσμάτων ρεύματος. | |
Διαχείριση χρόνου | Χρονικό εύρος: 0,0-6500,0 λεπτά | |
Επικοινωνία | MODBUS RTU, PROFIBUS-DP (από 5,5 kW) | |
Εκτέλεση καναλιού εντολών | Ανάλογα με τον πίνακα ή το τερματικό ελέγχου, η σειριακή θύρα επικοινωνίας μπορεί να αλλάξει με πολλούς τρόπους | |
Πηγή συχνότητας | 10 είδη συχνοτήτων, που δίνονται από ψηφιακή αναλογική τάση, αναλογικό ρεύμα, παλμό, σειριακή θύρα, X8, PID, μπορούν να αλλάξουν με πολλούς τρόπους | |
Βοηθητική πηγή συχνότητας | 10 είδη συχνοτήτων, η μικρορύθμιση μπορεί να πραγματοποιηθεί εύκολα, συσκευή σύνθεσης συχνότητας | |
Οθόνη LED | εμφανίζει παραμέτρους | |
Κλείδωμα πλήκτρων και επιλογή λειτουργίας | Μπορεί να κλειδώσει μερικώς ή πλήρως τα πλήκτρα και να ρυθμίσει τη λειτουργικότητα ορισμένων πλήκτρων για την αποφυγή δυσλειτουργίας. | |
Λειτουργία προστασίας | Ανίχνευση βραχυκυκλώματος κινητήρα κατά την ενεργοποίηση, προστασία από την απώλεια φάσης εξόδου, προστασία από υπερβολικό ρεύμα, προστασία από υπέρταση, προστασία από χαμηλή τάση, προστασία από υπερβολική θερμοκρασία και προστασία υπερφόρτωσης. | |
EMC (συμβατότητα) | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 | |
Πρότυπα | EN/IEC 61800-3: 2017; C1, που είναι κατάλληλο για το 1ο περιβάλλον. EN/IEC 61800-3: 2017; C2, που είναι κατάλληλο για το 1ο περιβάλλον; |
|
Περιβαλλοντική εγκατάσταση | Τοποθετήστε σε εσωτερικούς χώρους, αποφύγετε το άμεσο ηλιακό φως, αλάτι, σκόνη, διαβρωτικά ή εύφλεκτα αέρια, καπνό και ατμό. Αντοχή στη χημική ρύπανση, κλάση 3C3 EN/IEC 60721-3-3. Αντοχή στη ρύπανση από σκόνη 3S3EN/IEC 60721-3-3. |
|
Alt. Ύψος. | Κάτω από 1000 μέτρα πάνω από την επιφάνεια της θάλασσας. (Μειώστε το επίπεδο ισχύος όταν χρησιμοποιείται πάνω από 1000 μέτρα πάνω από την επιφάνεια της θάλασσας.) | |
Θερμοκρασία περιβάλλοντος | -10°C ~ 40°C (μειώστε το επίπεδο ισχύος όταν η θερμοκρασία περιβάλλοντος είναι μεταξύ 40°C και 50°C) | |
Υγρασία | λιγότερη από 95% σχετική υγρασία, χωρίς συμπύκνωση IEC 60068-2-3 |
|
Δονήσεις | λιγότερο από 5,9 m/s2 (0,6 g) IEC 60068-2-6 | |
Θερμοκρασία αποθήκευσης | -20°C ~60°C |
1PH / 3PH AC 230V ±15% | ||||
Τύπος μετατροπέα V810 | Ονομαστική ισχύς (kW) | Μέγιστο ρεύμα εισόδου (A) | Ονομαστικό ρεύμα εξόδου (A) | Ο κινητήρας προτεινόμενη απόδοση (kW) |
V810-2S0004 | 0,4 | 5.4 | 2.4 | 0,4 |
V810-2S0007 | 0,75 | 7.2 | 4,5 | 0,75 |
V810-2S0015 | 1,5 | 10 | 7 | 1,5 |
V810-2S0022 | 2.2 | 16 | 10 | 2.2 |
V810-2S0030 | 3 | 23 | 16 | 3 |
3PH / 3PH AC 400 V ±15 % | ||||
V810-4T0004 | 0,4 | 3,4 | 1,2 | 0,4 |
V810-4T0007 | 0,75 | 3,8 | 2,5 | 0,75 |
V810-4T0015 | 1,5 | 5 | 3.7 | 1,5 |
V810-4T0022 | 2.2 | 5.8 | 5 | 2.2 |
V810-4T0030 | 3 | 7,5 | 7,5 | 3 |
V810-4T0040 | 4 | 10 | 9 | 4 |
V810-4T0055 | 5,5 | 15 | 13 | 5,5 |
V810-4T0075 | 7,5 | 19 | 17,5 | 7,5 |
V810-4T0110 | 11 | 26 | 25 | 11 |
V810-4T0150 | 15 | 35 | 32 | 15 |
V810-4T0185 | 18,5 | 38 | 37 | 18,5 |
V810-4T0220 | 22 | 46 | 45 | 22 |
V810-4T0300 | 30 | 62 | 60 | 30 |
V810-4T0370 | 37 | 76 | 75 | 37 |
V810-4T0450 | 45 | 90 | 90 | 45 |
V810-4T0550 | 55 | 105 | 110 | 55 |
V810-4T0750 | 75 | 140 | 150 | 75 |
V810-4T0900 | 90 | 160 | 176 | 90 |
V810-4T1100 | 110 | 210 | 210 | 110 |
V810-4T1320 | 132 | 240 | 253 | 132 |
V810-4T1600 | 160 | 290 | 300 | 160 |
V810-4T1850 | 185 | 330 | 340 | 185 |
V810-4T2000 | 200 | 370 | 380 | 200 |
V810-4T2200 | 220 | 410 | 420 | 220 |
V810-4T2500 | 250 | 460 | 470 | 250 |
V810-4T2800 | 280 | 500 | 520 | 280 |
V810-4T3150 | 315 | 580 | 600 | 315 |
V810-4T3550 | 355 | 620 | 640 | 355 |
V810-4T4000 | 400 | 670 | 690 | 400 |
V810-4T4500 | 450 | 790 | 790 | 450 |
V810-4T5000 | 500 | 835 | 860 | 500 |
V810-4T5600 | 560 | 920 | 950 | 560 |
V810-4T6300 | 630 | 1050 | 1100 | 630 |
V810-4T7100 | 710 | 1126 | 1280 | 710 |
V810-4T8000 | 800 | 1460 | 1380 | 800 |
V810-4T9000 | 900 | 1640 | 1640 | 900 |
V810-4T10000 | 1000 | 1800 | 1720 | 1000 |
V810-4T11000 | 1100 | 1890 | 1920 | 1100 |
Τάση εισόδου (V) 50/60 Hz | Ισχύς κινητήρα (kW) | Συνιστώμενη διατομή καλωδίου (mm²) | Προτεινόμενος διακόπτης (A) | Συνιστώμενος επαφές εισόδου (A) | |
V810-2S0004 | 1 φάση 1×230 V | 0,4 | 1,5 | 10 | 9 |
V810-2S0007 | 0,75 | 1,5 | 16 | 12 | |
V810-2S0015 | 1,5 | 2,5 | 25 | 18 | |
V810-2S0022 | 2.2 | 4 | 32 | 25 | |
V810-2S0030 | 3 | 6 | 40 | 32 | |
V810-4T0004 | 3 φάσεις 3×400 V | 0,4 | 1,5 | 6 | 9 |
V810 -4T0007 | 0,75 | 1,5 | 6 | 9 | |
V810-4T0015 | 1,5 | 1,5 | 10 | 9 | |
V810-4T0022 | 2.2 | 1,5 | 10 | 9 | |
V810-4T0030 | 3 | 2,5 | 16 | 12 | |
V810-4T0040 | 4 | 2,5 | 16 | 12 | |
V810-4T0055 | 5,5 | 2,5 | 20 | 18 | |
V810-4T0075 | 7,5 | 4 | 32 | 25 | |
V810-4T0110 | 11 | 4 | 32 | 25 | |
V810-4T0150 | 15 | 6 | 40 | 32 | |
V810-4T0185 | 18,5 | 10 | 50 | 38 | |
V810-4T0220 | 22 | 10 | 50 | 40 | |
V810-4T0300 | 30 | 16 | 63 | 50 | |
V810-4T0370 | 37 | 25 | 100 | 65 | |
V810-4T0450 | 45 | 25 | 100 | 80 | |
V810-4T0550 | 55 | 35 | 125 | 95 | |
V810-4T0750 | 75 | 50 | 160 | 115 | |
V810-4T0900 | 90 | 70 | 225 | 170 | |
V810-4T1100 | 110 | 95 | 250 | 205 | |
V810-4T1320 | 132 | 120 | 315 | 245 | |
V810-4T1600 | 160 | 120 | 350 | 300 | |
V810-4T1850 | 185 | 150 | 400 | 300 | |
V810-4T2000 | 200 | 185 | 500 | 410 | |
V810-4T2200 | 220 | 185 | 500 | 410 | |
V810-4T2500 | 250 | 240 | 630 | 475 | |
V810-4T2800 | 280 | 240 | 630 | 475 | |
V810-4T3150 | 315 | 240 | 800 | 620 | |
V810-4T3550 | 355 | 2×150 | 800 | 620 | |
V810-4T4000 | 400 | 2×185 | 1000 | 800 | |
V810-4T4500 | 450 | 2×240 | 1250 | 800 | |
V810-4T5000 | 500 | 2×240 | 1250 | 1000 |
Πίνακας κατάλληλων αντιστάσεων φρένων V810
Τύπος μετατροπέα συχνότητας | Αντίσταση πέδησης | Μονάδα φρένων | Ροπή πέδησης (10% ED) | Συνιστώμενη ισχύς κινητήρα (kW) | |
Ισχύς αντίστασης (W) | Τιμή αντίστασης (Ω) (≥) | ||||
V810-2S0004 | 80 | 200 | Ενσωματωμένο | 125 | 0,4 |
V810-2S0007 | 80 | 150 | Ενσωματωμένο | 125 | 0,75 |
V810-2S0015 | 100 | 70 | Ενσωματωμένο | 125 | 1,5 |
V810-2S0022 | 100 | 70 | Ενσωματωμένο | 125 | 2.2 |
V810-2S0030 | 250 | 65 | Ενσωματωμένο | 125 | 3 |
V810-4T0004 | 150 | 300 | Ενσωματωμένο | 125 | 0,4 |
V810-4T0007 | 150 | 300 | Ενσωματωμένο | 125 | 0,75 |
V810-4T0015 | 150 | 220 | Ενσωματωμένο | 125 | 1,5 |
V810-4T0022 | 250 | 200 | Ενσωματωμένο | 125 | 2.2 |
V810-4T0030 | 250 | 150 | Ενσωματωμένο | 125 | 3 |
V810-4T0040 | 300 | 130 | Ενσωματωμένο | 125 | 4 |
V810-4T0055 | 300 | 130 | Ενσωματωμένο | 125 | 5,5 |
V810-4T0075 | 0,5 | 65 | Ενσωματωμένο | 125 | 7,5 |
V810-4T0110 | 0,5 | 65 | Ενσωματωμένο | 125 | 11 |
V810-4T0150 | 0,80 | 43 | Ενσωματωμένο | 125 | 15 |
V810-4T0185 | 1 | 32 | Ενσωματωμένο | 125 | 18,5 |
V810-4T0220 | 1.3 | 25 | Προαιρετικό (ενσωματωμένο) | 125 | 22 |
V810-4T0300 | 1,5 | 22 | Προαιρετικό (ενσωματωμένο) | 125 | 30 |
V810-4T0370 | 2,5 | 16 | Προαιρετικό (ενσωματωμένο) | 125 | 37 |
V810-4T0450 | 3.7 | 12.6 | Προαιρετικό (ενσωματωμένο) | 125 | 45 |
V810-4T0550 | 4,5 | 9.4 | Εξωτερικός | 125 | 55 |
V810-4T0750 | 5,5 | 9.4 | Εξωτερικός | 125 | 75 |
V810-4T0900 | 7,5 | 6.3 | Εξωτερικός | 125 | 90 |
V810-4T1100 | 4,5 x 2 | 9,4 x 2 | Εξωτερικός | 125 | 110 |
V810-4T1320 | 5,5 x 2 | 9,4 x 2 | Εξωτερικός | 125 | 132 |
V810-4T1600 | 6,5 x 2 | 6,3 x 2 | Εξωτερικός | 125 | 160 |
V810-4T1850 | 16 | 2,5 | Εξωτερικός | 125 | 185 |
V810-4T2000 | 6,5 x 3 | 6,3 x 3 | Εξωτερικός | 125 | 200 |
V810-4T2500 | 22000 | 2,5 | Εξωτερικός | 125 | 250 |
V810-4T3150 | 16000*2 | 2,5 x 2 | Εξωτερικός | 125 | 315 |
V810-4T3550 | 17000*2 | 2,5 x 2 | Εξωτερικός | 125 | 355 |
V810-4T4000 | 14000*3 | 2,5 x 3 | Εξωτερικός | 125 | 400 |
V810-4T4500 | 15000*3 | 2,5 x 3 | Εξωτερικός | 125 | 450 |
V810-4T5000 | 17000*3 | 2,5 x 3 | Εξωτερικός | 125 | 500 |
V810-4T5600 | 20000*3 | 2,5 x 3 | Εξωτερικός | 125 | 560 |
V810-4T6300 | 22000*3 | 2,5 x 3 | Εξωτερικός | 125 | 630 |
V810-4T7100 | 20000*4 | 2,5 x 4 | Εξωτερικός | 125 | 710 |
V810-4T8000 | 20000*4 | 2,5 x 4 | Εξωτερικός | 125 | 800 |
V810-4T9000 | 22000*4 | 2,5 x 4 | Εξωτερικός | 125 | 900 |
V810-4T10000 | 20000*5 | 2,5 x 5 | Εξωτερικός | 125 | 1000 |
V810-4T11000 | – | – | Εξωτερικός | – | 1100 |
Ονομαστική ισχύς | 3,0 kW |
Ονομαστικό ρεύμα εξόδου | 7,5 A |
Τάση τροφοδοσίας | 3 x 400 V |
Τάση εξόδου | 0 – 400 V |
Συχνότητα εξόδου | 0 – 3200 Hz |
Δυνατότητα υπερφόρτωσης σε λειτουργία ND – Normal Duty | 120% / δεκαετία του ’60 |
Υπερφόρτωση σε λειτουργία HD – Βαριά καθήκοντα (Βαρέως καθήκοντα) | 150% / δεκαετία του ’60 |
Βαθμιακός έλεγχος λειτουργίας ελέγχου V/F | ✓ |
Λειτουργία ελέγχου διανυσματικού ανοικτού βρόχου SFVC | ✓ |
Λειτουργία ελέγχου διανυσματικού κλειστού βρόχου CLVC | ✓ |
Αναλογικές είσοδοι | 2 |
Ψηφιακές είσοδοι | 8 |
Αναλογικές έξοδοι | 2 |
Έξοδοι ρελέ | 2 |
Ανοίξτε τις εξόδους συλλέκτη | 1 |
Ενσωματωμένο τρανζίστορ φρένων | ✓ |
Φίλτρο EMC | ✓ |
Έξοδος +10V | ✓ |
Έξοδος +24 V | ✓ |
Είσοδος για PTC | ✓ |
Απενεργοποίηση ασφαλούς ροπής (STO) | X |
Διακοπή έκτακτης ανάγκης (EMS) | ✓ |
Ενσωματωμένο Ethernet | X |
Ενσωματωμένο MODBUS RTU | ✓ |
PROFIBUS | X |
Κάρτα PG για κωδικοποιητή | X |
PID | ✓ |
Έξυπνη λειτουργία PLC | ✓ |
Σύνδεση εξωτερικού πίνακα (συνήθως έως 30 μέτρα) | ✓ |
Κλάση προστασίας IP 20 | ✓ |
Κλάση προστασίας IP 65 | X |
Αλλαγή κατεύθυνσης περιστροφής μέσω εξωτερικής εισόδου | ✓ |
Αλλαγή κατεύθυνσης περιστροφής στον πίνακα ελέγχου | ✓ |
